【產品名稱：JZH 夾套保溫阻火器】

【產品型號：JZH】

產品說明：



產品簡介：

JZH夾套保溫阻火器設備是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用�？梢耘c呼吸閥配套使用，也可以單獨使用。工作溫度：常溫。工作介質：精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、輕油、廢油、軟瀝清、95%萘咄啶殘油等。

工作原理：

JZH夾套保溫阻火器是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。適用于可燃氣體管道，如汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙炔、氧氣、氮氣、天然氣的管道用品。本閥可與呼吸閥配套使用，亦可單獨使用。本類閥門在管道中一般應當按照工況正確安裝。

產品特點：

1、夾套保溫型阻火器設備適用于周?chē)鷾囟攘阆�，可對阻火器進行保溫措施，更可與保溫呼吸閥配套使用。

2、是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用。

3、金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。

4、濾芯是阻止火焰傳播的主要構件，常用的有金屬網濾芯和波紋型濾芯兩種。

 夾套管道阻火器“設備材質” Materials of construction：

NO.	1	2	3	4
構件 Component	殼體 Body	阻火芯件 Cell	阻火匣 Housing	螺栓/螺母 Bolt/Nut
材質 Material	不銹鋼 Steel 鋁合金 Aluminums 碳鋼 Casting	304 316 316L	304 316 316L	304 316 35CrMo



注：連接標準：HG、GB、ANSI、JIS、DIN等等.

操作壓力：0.6-5.0Mpa （150Lb-600Lb）



夾套管道阻火器“應用于”  Be applied to

1. 輸送可燃性氣體的管道上；

2. 火炬系統；

3. 油氣回收系統；

4. 加熱爐燃料氣的管網上；

5. 氣體凈化通化系統；

6. 氣體分析系統；

7. 煤礦瓦斯排放系統；

8. 易燃易爆溶劑系統（如反應釜及儲罐放空口等）。



夾套管道阻火器“主要性能”

1. 阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過；

2. 水壓試驗2.4MPa無滲漏。

夾套管道阻火器“主要部件材料”

閥體材料碳鋼WCB；

不銹鋼304、304L、316、316L阻火芯件材料不銹鋼防爆阻火波紋板密封件材料耐油石棉橡膠；

四氟PTFE環境溫度℃ ≤480公稱壓力(MPa)0.6～5.0；

防爆級別BS5501∶ⅡA、ⅡB、ⅡC。

用途與性能規范：

1、JZH型保溫阻火器設備是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用。
2、可以與呼吸閥配套使用，也可以單獨使用。
3、工作溫度：常溫。
4、工作介質：精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、輕油、廢油、軟瀝清、95%萘咄啶殘油等。

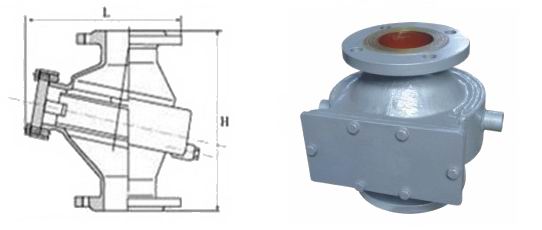

安裝尺寸表：

型號公稱直徑		D	D1	D2	D3	H	H1	H2	H3	L	L1	n-d
JZH型夾套保溫阻火器	DN50	50	145	180	65	300	160	250	50	380	260	4-φ18
	DN80	80	180	215	65	300	160	250	50	380	260	8－φ18
	DN100	100	240	280	65	300	160	250	50	380	260	8-φ23
	DN150	150	290	330	75	340	180	280	60	480	310	8-φ23
	DN200	200	350	390	75	340	180	280	60	590	370	12-φ23



阻火器維護與保養
1.為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
2.阻火器上的流向標記必須與介質流向一致。
3.被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4.每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
5.清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6.重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
